液压折弯机液压泵的主要性能参数与计算

发布时间:2019/7/26
  液压折弯机液压泵的主要性能参数是指液压折弯机液压泵的压力、排量和流量、功率和效率等。
  1、什么叫液压折弯机液压泵的工作压力、额定压力和最高允许压力?三者有何关系?
  ①工作压力:指液压折弯机液压泵在实际工作时输出油液的压力值,即油液克服阻力而建立起来的压力,也称系统压力。液压折弯机液压泵的工作压力与外负载有关,若外负载增加,液压泵工作压力随之高。
  ②额定压力:指在保证液压折弯机液压泵的容积效率、使用寿命和额定转速的前提下,泵连续长期运转时允许使用的压力最大限定值。液压折弯机液压泵的额定压力是指液压折弯机液压泵在连续工作中允许达到的最高工作压力,即在液压折弯机液压泵铭牌或产品样本上标出的压力。
  ③最高允许压力:指泵在短时间内允谗超载使用构最高工作压力。
  考虑液压折弯机液压泵在工作时应有一定的压力赣备,并有_定豹使用寿命和容积效率,液压折弯机液压泵在正常工作时,其工作压力应小毛或等于泵的额定压力,否则就会过载。在液压系统中,定量泵的工作压力由溢流阀谰定,并加以稳定;变量泵的工作压力可通过泵本身的调节装置来调整。最高允许压力比额定压力稍高些,液压折弯机液压泵铭牌或产品样本上有些有标注,有些无标注。
  2.什么叫液压折弯机液压泵的额定转速、量高转速与量低转速(常用单位为r/rain)?
  ①额定转速,在额定压力下,根据试验结果推荐能长时间连续运行并保持较高运行效率的转速。
  ②最高转速:在额定压力下,为保证使用寿命和性能所允许的短暂运行的最高转速。其值主要与液压折弯机液压泵的结构形式及自吸能力有关。
  ③最低转速:为保证液压折弯机液压泵可靠工作或运行效率不致过低所允许的最低转速。什么叫液压折弯机液压泵的排量、流量、理论流量、实际流量和额定流量?它们之问有什么关系?
  排量:在不考虑泄漏的情况下,液压折弯机液压泵主轴每转一厨?所排出的液体的体积称为排量,又称为理论排量、几何排量。
  排量的单位:180标准单位为mL/r,常用单位为mE/ro液压折弯机液压泵的排量取决于液压折弯机液压泵密封腔的几何尺寸,不同的泵,因参数不同,排量也不一样。
  流量:是指簸压泵在单位时间港输出油液的体积。
  流量的单位:ISO标准单位为m3/s,。常用单位为L/mm。流量又分理论流量、实际流量和额定流量等。
  理论流量Qt。:是指苯考虑液压折弯机液压泵泄漏损失的情况下,液压折弯机液压泵在单位时闻内输出油液的体积。其值等于泵的排量V和泵轴转速孢(r/min)的乘积。
  实际流量Q0:指单位时间内液压折弯机液压泵实际输出油液体积。由于工作过程中泵的出口压力不等于零,因而存在内部泄漏量△Q(泵的工作压力越高,泄漏量越大),使得泵的实际流量小于泵的理论流量。
额定流量:泵在额定转速和额定压力下输出的实际流量。由于液援泵在工作中存在泄漏损失。
  所以液压折弯机液压泵的实际输出流量小于理论流量。泵的产品样本或铭牌上标出的流量为泵的额定流量。
  4.什么叫液压折弯机液压泵的功率?
  液压折弯机液压泵的输入功率为机械功率,以泵轴上的转矩T和角速度∞的乘积来表示;液压折弯机液压泵的输出功率为液压功率,以压力夕和流量g的乘积来表示。
  (1)输入功率P;
  液压折弯机液压泵的输入功率是电机的输出功率,即实际驱动泵轴所需的机械功率。
  (2)输出功率P
  液压折弯机液压泵的输出功率(kW)用其实际流量刚和出日压力痧(Pa)的乘积表示
 5.什么叫液压折弯机液压泵的机械效率、容积效率和总效率?
  实际上,液压折弯机液压泵能量在转换过程中是有损失的,因此输出功剃、于输入功率,两者之差卸为功率损失。液压折弯机液压泵的功率损失有机械损失和容积损失,因摩擦丽产车的损失是机械担失,嗣泄漏而产生的损失是容积损失,功率损失用效率来描述.
  (1)机械效率
  液体在泵内流动时,液体黏性会引起转矩损失,泵内零件相对运动时,机械摩擦也会引起转矩损失。
  (2)容积效率
  在转速一定的条件下,液压折弯机液压泵的实际流量与理论流量之比定义为泵的容积效率,液压折弯机液压泵的泄漏量。
在液压折弯机液压泵结构形式、几何尺寸确定后,泄漏量AQ的大小主要取决予泵盼出口压办≯与藏压泵的转速(对定量泵)或排量(对变量泵)霭多大美系。因戴渡压泵在低转速或小排量条件下工作时,其容积效率将会很低,以致无法正常工作。
  (3)总效率
  液压折弯机液压泵的输出功率与输入功率之比,
  一液压折弯机液压泵的撼效率节囊数值上等于容积效率翻飘械效辜的乘积。液压折弯机液压泵的总效率、容积效率和机械效率可以通过实验测得。
  (4)泵的效率特性
  泵的效率特性是指在一定油液进口温度、一定转速下泵的容积效率和槐械效率随工作压力变化的曲线。有时为了全面评价泵的效率,需要知道它在整个转速、压力范围内韵特性曲线。

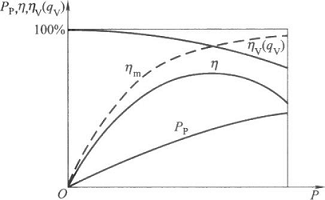

  图4为液压折弯机液压泵的特性曲线。
  (5)液压系统静噪声
  液压折弯机液压泵的噪声通常用分贝衡量,液压折弯机液压泵噪声产生的原因主要包括:流量脉动、液流冲击、零部件的振动、摩擦以及液压冲击等。
  6、怎样计算液压剪板机液压泵的一些参数?
  图5为液压剪板机液压泵主要参数的计算。

  图5液压折弯机液压泵主要参数的计算
  7、举例说明怎样计算驱动该泵所需电机的功率?
  已知CBG2040型中高压齿轮泵的排量为40.6mL/r,该泵在转速1450r/min、压力10MPa工况下工作,泵的容积效率粕=0.95,总效率呀-0.9,求驱动该泵所需电机的功率Pi和泵的输出功率P。
